稀浆封层介绍：

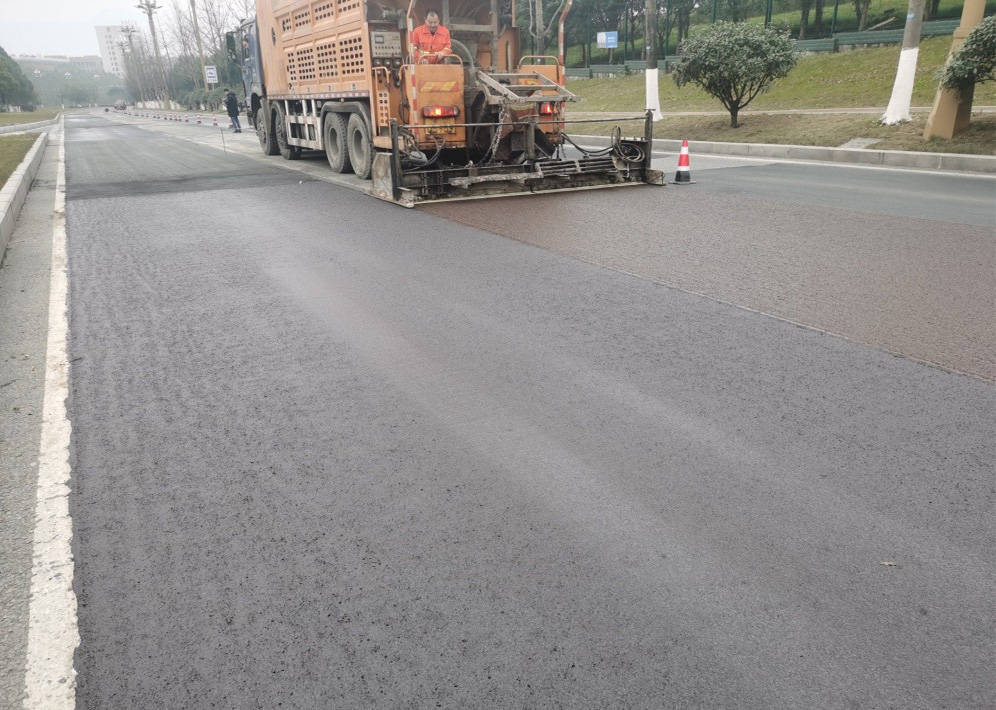

乳化沥青稀浆封层同样属于表面处治路面的一种预防性养护施工方法。旧的沥青路面经常出现裂缝和坑洼，当表面受到磨损后，在路面上用乳化沥青稀浆封层混合料摊铺成薄层，并使其尽快固化，从而使沥青混凝土路面得到养护。它是以恢复路面功能为目的，防止进一步损坏的维修养护。
乳化沥青稀浆封层是用于适当级配的石屑或砂与乳化沥青、外加剂和水，按一定比例拌合而成的流动状态的浆状乳化沥青混合料，经均匀摊铺在路面上形成的沥青封层，简称SSC。由于这些乳化沥青混合料稠度较稀呈浆糊状，铺筑厚度较薄，一般在3cm以下，可以使磨损、老化、裂缝、光滑、松散等路面伤害处迅速得到恢复，起到防水、防滑、平整、耐磨和改善路面功能的封层作用。新铺沥青路面，如贯入式、粗粒式沥青混凝土、沥青碎石等比较粗糙的路面表面做稀浆封层后，作为保护层和磨耗层，能显著提高路面质量，但不能起承重性的结构作用。实践证明，稀浆封层对密封表面裂缝、延迟松懈、提高抗滑性，不失为一种经济的多功能的路面铺筑方式。其发展十分迅速，现已在世界各地广为采用。阳离子乳化沥青的出现大大推进了稀浆封层的发展。
聚合物改性乳化沥青用于稀浆封层后，由于其优良的抗老化性、高温稳定性、低温抗裂性，使沥青路面的使用性能大大提高，使用寿命大大延长，现已广泛用于高等级路面的稀浆封层，大大推进了稀浆封层筑路技术的发展。
用聚合物改性乳化沥青与适当级配的石屑或砂、外掺剂和水拌合而成的流态聚合物沥青混合料，经摊铺在路面上形成的聚合物沥青封层，成为聚合物改性乳化沥青稀浆封层，是路用性能更高的稀浆封层。
乳化沥青稀浆封层可用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层、磨耗层或保护层。高速公路上也在使用。
应用范围：
（1）沥青路面稀浆封层罩面；
（2）水泥混凝土路面稀浆封层罩面：
（3）桥面维修或防水处理；

（4）高速公路下封层；
（5）砂石路面稀浆封层罩面。
优势：
1、防水作用
稀浆混台料的集料粒径细，开且具有一定的级配，乳化动青稀浆混台料在路面铺筑成型后.它能与路面牢问地粘附在一起，形成一层密实的表层，可防止雨水和雪水渗入基层，保持基层和土基的稳定。
2、防滑作用
由于乳化沥青稀浆混合料摊铺厚度薄，并且其级配中的粗料分布均匀，沥青用量适当，不会产生路面泛油的现象，路面具有良好的粗糙面，摩擦系数明显增加，抗滑性能显著提高。
3、耐磨耗作用
阳离子乳化沥青对酸、碱性矿料都具有良好的粘附性，因此稀浆混合料可选用坚硬创磨的矿料，因而可得到很好的耐磨性能，延长路面的使用寿命。
4、填充作用
乳化沥青稀浆混合料中含较多的水分，拌和后呈稀浆状态，具有良好的流动性。这种稀浆有填充和调平作用，对路面止的细小裂缝和路面松散脱落造成的路面不平，可用稀浆封闭裂缝和填平浅坑来改善路面的平整度。
材料及用量：
稀浆封层用的材料主要有乳化沥青、矿料、填料、添加剂和水。
乳化沥青
稀浆封层用的乳化沥青和聚合物改性乳化沥青应符合录用乳化沥青和聚合物改性乳化沥青的质量要求。对于高速公路或城市快车道上铺筑稀浆封层时，应选用乳化沥青或聚合物改性乳化沥青，以增加沥青和矿料之间的黏结强度。要求乳化沥青与矿料拌合后和拌合过程中不离析，对矿料裹附性好，处于良好的流动状态，摊铺后又能快速凝结，开放交通。慢、中裂乳化沥青稀浆摊铺后成型时间在4-5h以上，而慢慢裂慢凝型乳化沥青稀浆封层摊铺后成型时间可以控制在1h左右。
稀浆封层采用的慢裂或中裂的拌合型乳化沥青，要求沥青或聚合物沥青含量在60%左右，不得小于55%。一般阴离子乳化沥青对矿料的黏附性较差，成型时间长，多用于碱性集料，例如石灰岩。阳离子乳化沥青对酸性集料黏附性好，多用于酸性集料，例如玄武岩、花岗岩等。
关于乳化沥青中的配料之一沥青乳化剂的选择尤为关键，好的沥青乳化剂不但能够施工的质量也能够节约成本。选择时可参考沥青乳化剂的各项指标以及相应产品的使用说明。
工艺原理：稀浆封层工艺原理是将乳化沥青、符合级配的骨料、水、填料及添加剂按一定的设计配比搅拌成稀浆混合料，均匀地摊铺在待处理的路面上，经裹覆、破乳、析水、蒸发和固化等过程与原路面牢固地结合在一起，形成密实、坚固、耐磨和道路表面封层，大大提高路面使用性能。
